Birkaç önemli noktaya dikkat edilmesi gerekmektedir:
- Çift Sargı:

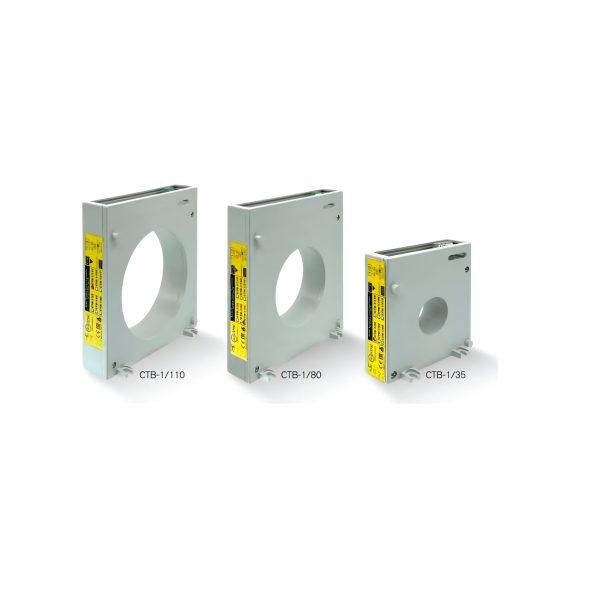

- B tipi toroid akım trafolarında, hem AC hem de DC sargıları bulunmaktadır. Bu çift sargı, hem alternatif akım (AC) hem de doğru akım (DC) kaçak akım bilgilerini doğru bir şekilde kaçak akım rölesine aktarmak için kullanılır.
- Bağlantı Uçları:
- B tipi toroid akım trafosunun 4 ucu, AC ve DC sargıların röle ile bağlantısını sağlar. Bu uçlar, doğru sıralama ve bağlantı ile kaçak akım bilgilerinin verimli bir şekilde aktarılmasını sağlar.
- Doğru Tipli Trafonun Kullanımı:

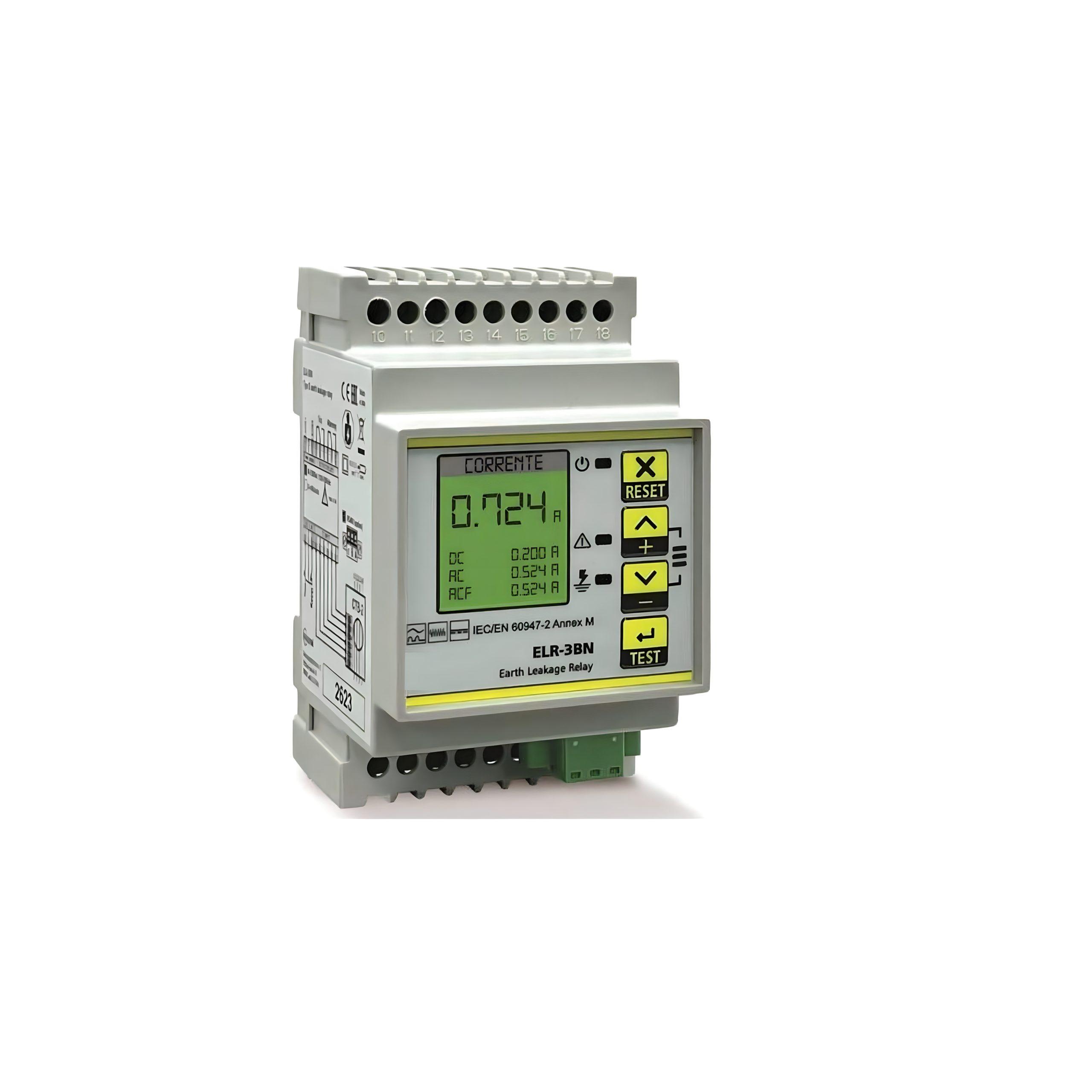

- Eğer B tipi bir kaçak akım rölesi kullanıyorsanız, bu röle ile uyumlu bir B tipi toroid akım trafosu kullanmanız gereklidir. Bu, rölenin doğru şekilde çalışmasını sağlar ve kaçak akım tespiti için gerekli olan AC ve DC bilgilerini sağlar.
- AC Tipli Toroid Akım Trafosu Kullanımı:
- B tipi röle için tasarlanmamış, yalnızca AC sargısı olan bir toroid akım trafosu kullanıldığında, röle sadece AC tipi olarak çalışır ve DC kaçak akım bilgisi elde edilemez. Bu durumda, B tipi rölenin avantajlarından tam anlamıyla yararlanılamaz.
Sonuç olarak, doğru tip ve özelliklere sahip bir toroid akım trafosu kullanmak, B tipi kaçak akım rölesinin hem AC hem de DC kaçak akım bilgilerini doğru bir şekilde tespit etmesini sağlar. Bu da elektrik tesisatlarının güvenliğini artırır ve doğru çalışmasını sağlar.
