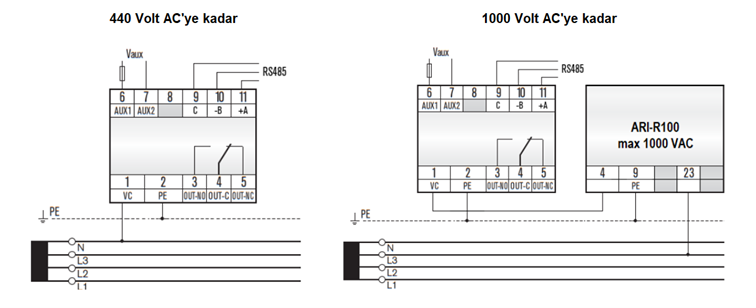

Bağlantı Şekilleri :

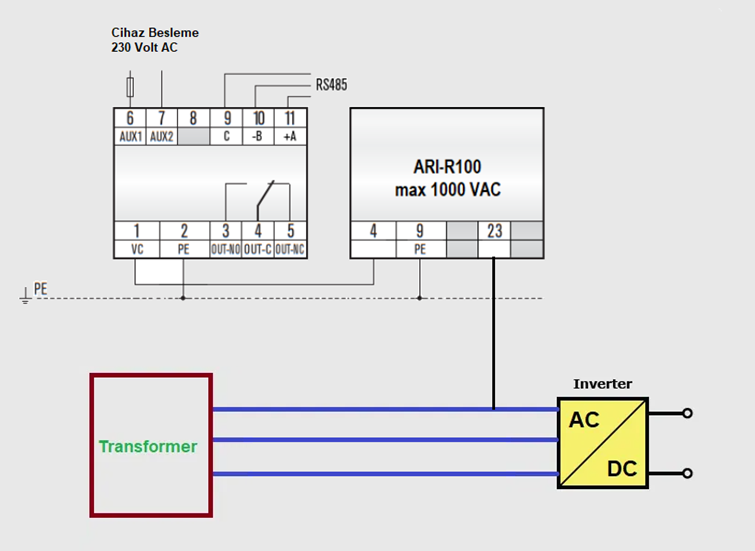

Güneş Enerji Santrali Bağlantı Şekli:
RI-R44-V IT Sistem İzolasyon İzleme, Kontrol ve Koruma Cihazı, 0–1000 Volt AC aralığındaki IT hatlarında izolasyon seviyesinin gerçek zamanlı değerlendirilmesini sağlayan gelişmiş bir güvenlik bileşenidir. Güneş enerji santralleri, inverter–trafo arası bağlantılar, üretim sahaları ve kritik enerji altyapılarında izolasyon direncinin sürekli izlenmesiyle kaçak akım, yalıtım kaybı ve topraklama problemlerini meydana gelmeden önce tespit eder. Bu sayede sistem güvenliği artırılır ve enerji sürekliliği korunur.
10 kΩ ile 1 MΩ arasındaki geniş ölçüm aralığı sayesinde cihaz farklı IT uygulamalarında yüksek doğrulukta ölçüm yapabilir. Kullanıcı tarafından belirlenen izolasyon eşik seviyelerinin altına düşüldüğünde aktifleşen TRIP kuru kontak çıkışları, hat enerjisinin otomatik kesilmesini sağlar ve arızaların büyümesini engeller. Bu özellik, IT altyapılarının güvenli işletimi için kritik önem taşır.
RI-R44-V; tek faz, üç faz ve nötrsüz üç faz bağlantılarla uyumlu olup birçok enerji sistemine kolayca entegre edilebilir. LCD ekran üzerinden ölçüm değerleri sürekli görüntülenerek operatörlere hızlı bilgi akışı sunar. Cihazın RS485 Modbus RTU haberleşme desteği, SCADA sistemleri ve uzaktan izleme platformları ile tam uyumlu çalışmasını sağlar. Inverter–trafo arasında çift yönlü izolasyon ölçümü yapabilmesi, özellikle 800 Volt AC IT hatlarında tercih edilmesini sağlar.
Dayanıklı elektronik yapısı, test–reset fonksiyonları ve güvenilir ölçüm performansı ile RI-R44-V hem yeni projelerde hem de modernizasyon çalışmalarında enerji sistemlerinin korunmasında önemli bir rol oynar. Geniş kullanım alanına sahip olan bu cihaz, uluslararası EN standartlarıyla uyumlu yapısı sayesinde uzun ömürlü ve güvenli bir çözüm sunar.
