Önemli bir not olarak, eğer B tipi bir kaçak akım rölesini sadece AC sargısı olan bir toroid akım trafosuna bağlarsanız, röle sadece AC tipi olarak çalışacaktır. Bu durumda, DC kaçak akım bilgisi alınamayacak ve B tipi rölenin avantajlarından tam olarak yararlanılamayacaktır.
Bu nedenle, B tipi kaçak akım rölesi ile uyumlu bir B tipi toroid akım trafosu kullanılması, hem AC hem de DC kaçak akım bilgilerinin doğru bir şekilde ölçülmesini ve rölenin en etkili şekilde çalışmasını sağlar. Bu uygulama, elektrik tesisatlarının güvenliğini artırır ve kaçak akımların hem AC hem de DC bileşenlerini izleme yeteneği sunar.

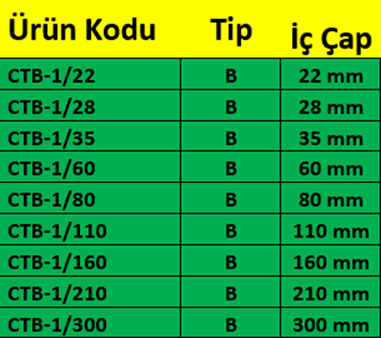

ÜRÜN KODLARI :
![](https://www.esismuhendislik.com/wp-content/uploads/2023/11/download-18.png)

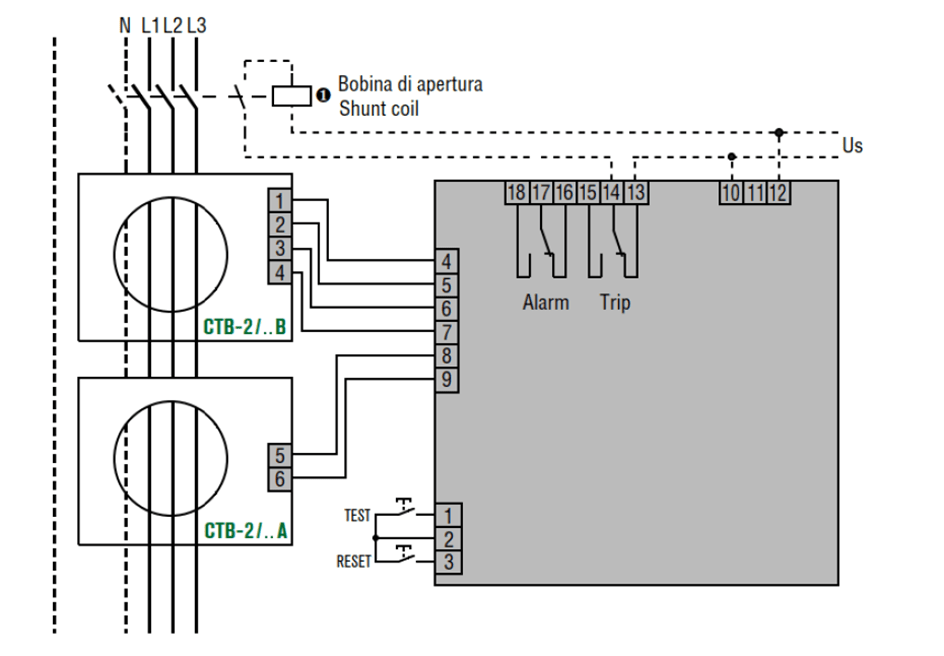

Tip B Toroid Akım Trafosu Bağlantı Şekli:
![](https://www.esismuhendislik.com/wp-content/uploads/2023/11/download-19.png)
