Kaçak Akım Rölesi Tipleri

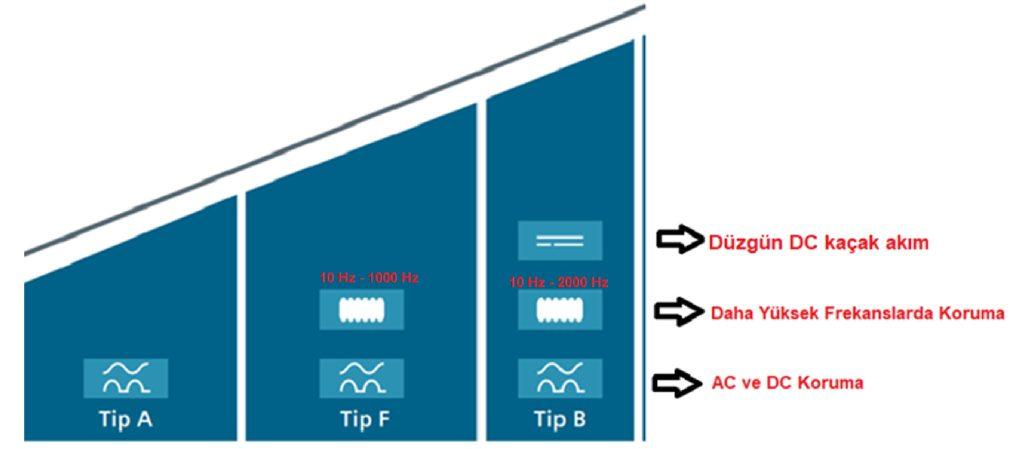

A tipi , F tipi ve B tipi Kaçak Akım Rölelerinin Karşılaştırılması

Kaçak Akım Algılama Yeteneği:
  • B tipi > F tipi > A tipi
  • B tipi röle, kaçak akım algılama yeteneği açısından F ve A tiplerinden daha üstündür.
  • F tipi röle, kaçak akım algılama yeteneği açısından A tipinden daha iyidir.
Frekans Yeteneği:
  • A tipi röle, izolasyon hataları ve yüksek frekanslı kaçak akımları dahil belirli bir frekansa kadar algılama yapabilir.
  • Eğer yüksek frekanslı kaçak akımları algılanmasaydı, güvenlik testlerinden geçmiş bir sürücülü makine de çalışır ve tutardı.
Çalışma Durumu:
  • A tipi rölesinin çalışmadığı bir yerde F veya B tipi röle çalışırsa, A tipinden daha düşük kaçak akım algılama yeteneğine sahiptir.
  • A tipinden daha değersiz bir röle, neden daha yüksek fiyatlara satılsın?

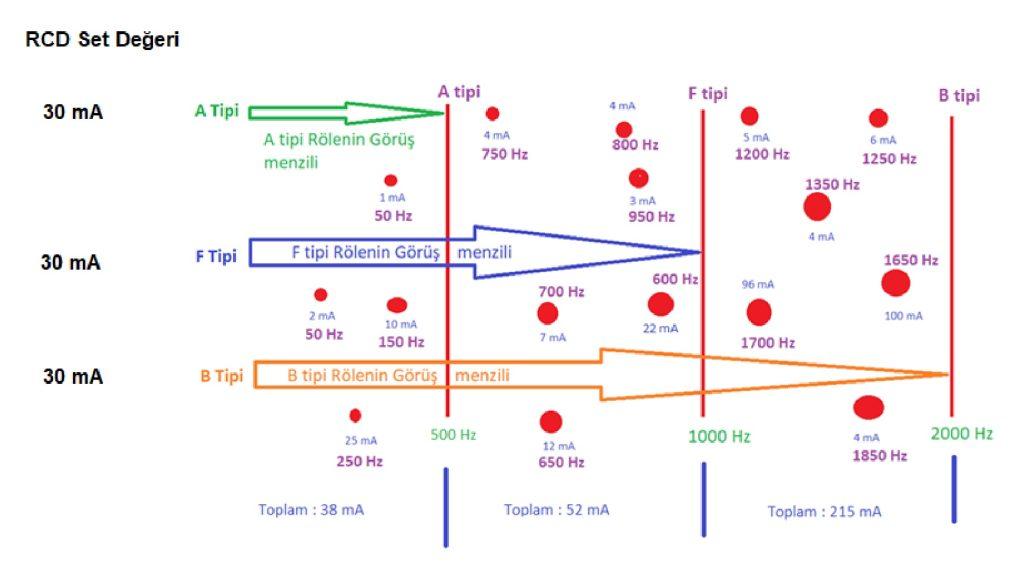

Sürücülü Makinede Kaçak Akım Ölçümü:

Aynı set değerinde (30 mA) A, F ve B tipi rölelerin karşılaştırılması.

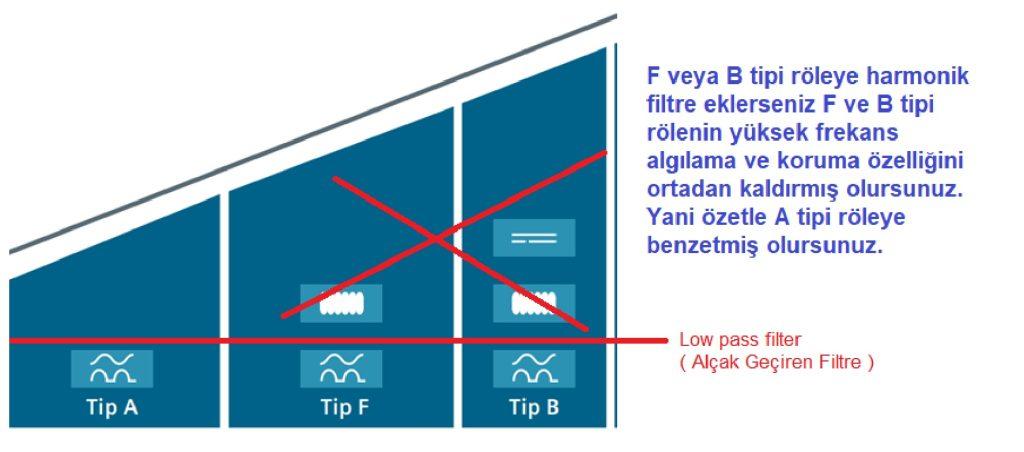

Harmonik Filtreli Röleler (F ve B Tipi):
  • Rölelerin 3. derece alçak geçiren harmonik filtrelerle donatılmış olması önemlidir.
  • Bu filtreler, 150 Hz ve altındaki frekansları geçirir, üstündekileri keser.
  • 150 Hz üzerindeki yüksek frekanslı kaçak akımlarda (harmonik kaçak akımlar), röle açılmaz ve sistemi korumaz.

Bu bilgiler doğrultusunda, her röle tipinin kendine özgü avantajları ve kullanım alanları bulunmaktadır. Müşteri ihtiyaçları ve uygulama gereksinimleri göz önüne alındığında, doğru röle tipinin seçilmesi büyük önem taşır.
